Вертикальный насос Wellmix in-line CVF 1-2
 |

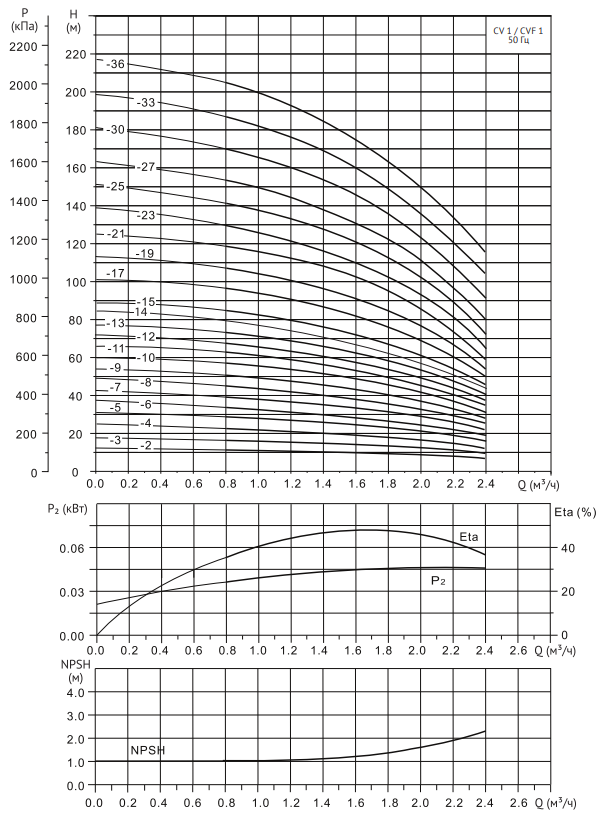

Диаграммы характеристик CVF 1-2
|

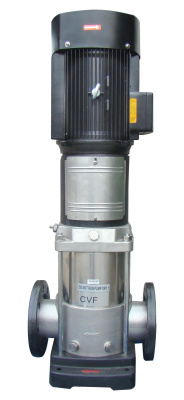

Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 1-2
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Технические характеристики Wellmix in-line CVF 1-2
| Мощность, кВт |
0,37 |
| Напряжение, В |
380 |
| Число фаз питания электродвигателя |
3 фазы |
| Номинальный ток, А |
0,9 |
| Расход, м3/ч |
1 |
| Материал корпуса |
Нержавеющая сталь |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 32 |
| Патрубок на напорной стороне |
DN 32 |
| Монтажная длина, мм |
250 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
40 |
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Мощность
P₂ (кВт) |
Q (м³/ч) |
0,4 |
0,6 |
0,8 |
1,0 |
1,2 |
1,4 |
1,6 |
1,8 |
2,0 |
2,2
|
| CVF 1-2 |
0,37 |
H (м) |
12 |
11,8 |
11,5 |
11 |
11 |
10,5 |
9,8 |
9,2 |
8,5 |
7,8 |
| CVF 1-3 |
0,37
|
17,5 |
17 |
16,8 |
16,5 |
16 |
15,5 |
14 |
13,5 |
12 |
10,5 |
| CVF 1-4 |
0,37
|
23,5 |
23 |
22,5 |
22 |
21 |
20,5 |
18,5 |
18 |
16,5 |
14 |
| CVF 1-5 |
0,37
|
29 |
28,5 |
28 |
27,5 |
26,5 |
26 |
24 |
23 |
20,5 |
17,5
|
| CVF 1-6 |
0,37
|
35 |
34,5 |
34 |
33 |
32 |
31 |
28 |
27 |
25 |
22 |
| CVF 1-7 |
0,37
|
41 |
40 |
39 |
38,5 |
37 |
35 |
33 |
32 |
29 |
25 |
| CVF 1-8 |
0,55
|
46,5 |
46 |
45,5 |
44 |
42 |
40 |
38 |
36 |
33 |
29 |
| CVF 1-9 |
0,55
|
52 |
51,5 |
51 |
49,5 |
47,5 |
46 |
44 |
41 |
37 |
34
|
| CVF 1-10 |
0,55 |
58 |
57,5 |
57 |
56 |
54 |
52 |
48
|
46
|
41,5
|
37
|
| CVF 1-11 |
0,55
|
65 |
63 |
62,5 |
61 |
59 |
56 |
54
|
50
|
46
|
40 |
| CVF 1-12 |
0,75
|
70 |
69 |
68 |
66 |
64 |
62 |
58
|
55
|
49 |
43 |
| CVfF 1-13 |
0,75
|
75 |
74,5 |
74 |
72 |
69 |
66 |
63
|
59
|
54
|
47 |
| CVF 1-15 |
0,75
|
87 |
86 |
85 |
84 |
80,5 |
77 |
72
|
68 |
62 |
53 |
| CVF 1-17 |
1,1 |
99 |
97,5 |
97 |
95 |
91 |
87 |
81,5
|
77 |
69
|
59 |
| CVF 1-19 |
1,1
|
110,5 |
109 |
108 |
106 |
101 |
97 |
91 |
86 |
78 |
66 |
| CVF 1-21 |
1,1
|
122 |
120,5 |
119,5 |
116 |
112 |
108
|
101 |
95
|
86
|
73 |
| CVF 1-23 |
1,1
|
135 |
132,5 |
130 |
126 |
122 |
117
|
111
|
104
|
94
|
80
|
| CVF 1-25 |
1,5
|
147 |
144 |
141 |
138 |
133 |
128 |
121 |
114 |
103 |
87
|
| CVF 1-27 |
1,5
|
158 |
156 |
154 |
150 |
144 |
138 |
130 |
121 |
112 |
96 |
| CVF 1-30 |
1,5 |
175 |
173 |
171 |
166 |
160 |
154
|
145
|
136
|
124
|
108
|
| CVF 1-33 |
2,2 |
193 |
191 |
188 |
183 |
176 |
170
|
160
|
150
|
136
|
120
|
| CVF 1-36 |
2,2 |
212 |
209 |
205 |
200 |
192 |
184
|
174
|
164
|
150
|
133
|

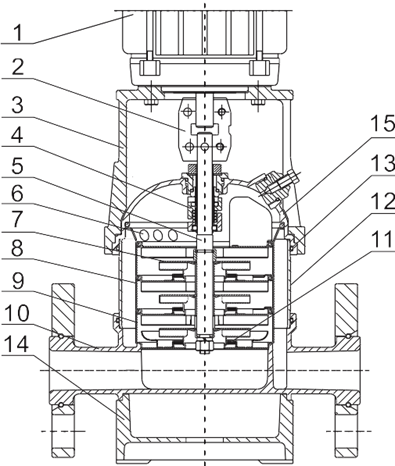

Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Торцевое уплотнение вала |
|
|
|
| 5 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 420 |
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Плита-основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 15 |
Крышка головной части |
Нержавеющая сталь |
1.4301 |
AISI 304 |
|

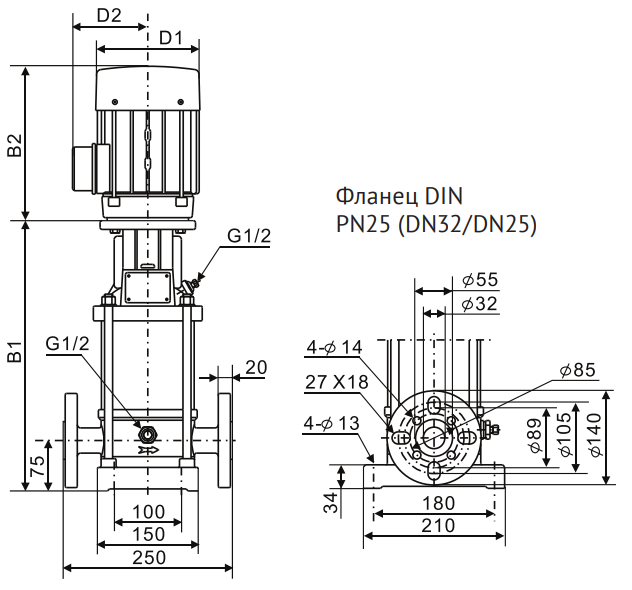

Габаритный чертеж
| Модель |
Размер, мм |
Масса, кг |
| B1 |
B2 |
B1+B2 |
D1 |
D2 |
| CVF 1-2 |
262 |
205 |
467 |
133 |
102/124 |
20 |
| CVF 1-3 |
280 |
205 |
485 |
133 |
102/124 |
20 |
| CVF 1-4 |
298 |
205 |
503 |
133 |
102/124 |
21 |
| CVF 1-5 |
316 |
205 |
521 |
133 |
102/124 |
21 |
| CVF 1-6 |
334 |
205 |
539 |
133 |
102/124 |
21 |
| CVF 1-7 |
352 |
205 |
557 |
133 |
102/124 |
22 |
| CVF 1-8 |
370 |
205 |
575 |
133 |
102/124 |
22 |
| CVF 1-9 |
388 |
205 |
593 |
133 |
102/124 |
23 |
| CVF 1-10 |
406 |
205 |
611 |
133 |
102/124 |
24 |
| CVF 1-11 |
424 |
205 |
629 |
133 |
102/124 |
25 |
| CVF 1-12 |
442 |
205 |
647 |
133 |
102/124 |
26 |
| CVF 1-13 |
460 |
205 |
665 |
133 |
102/124 |
27 |
| CVF 1-15 |
496 |
205 |
701 |
133 |
102/124 |
28 |
| CVF 1-17 |
538 |
241 |
779 |
154 |
111/133 |
31 |
| CVF 1-19 |
574 |
241 |
815 |
154 |
111/133 |
32 |
| CVF 1-21 |
610 |
241 |
851 |
154 |
111/133 |
33 |
| CVF 1-23 |
646 |
241 |
887 |
154 |
111/133 |
34 |
| CVF 1-25 |
682/690 |
241/293 |
923/983 |
154/177 |
111/144,5 |
40 |
| CVF 1-27 |
718/726 |
241/293 |
959/1019 |
154/177 |
111/144,5 |
41 |
| CVF 1-30 |
772/780 |
241/293 |
1013/1073 |
154/177 |
111/144,5 |
42 |
| CVF 1-33 |
834 |
275/293 |
1109/1127 |
177 |
116/144,5 |
45 |
| CVF 1-36 |
888 |
275/293 |
1163/1181 |
177 |
116/144,5 |
46 |
|
