Вертикальный насос Wellmix in-line CVF 2-2
 |

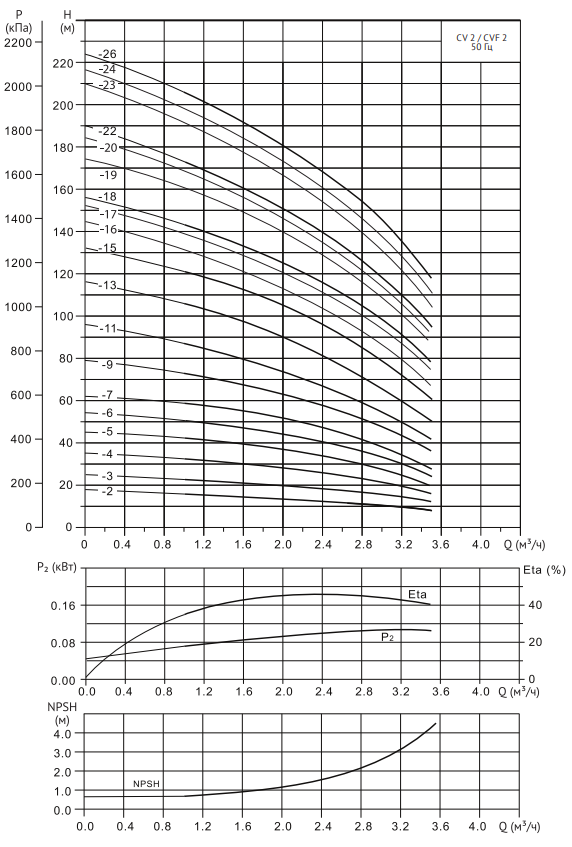

Диаграммы характеристик CVF 2-2
|
Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 2-2
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Технические характеристики Wellmix in-line CVF 2-2
| Мощность, кВт |
0,37 |
| Напряжение, В |
380 |
| Число фаз питания электродвигателя |
3 фазы |
| Номинальный ток, А |
0,9 |
| Расход, м3/ч |
2 |
| Материал корпуса |
Нержавеющая сталь |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 32 |
| Патрубок на напорной стороне |
DN 32 |
| Монтажная длина, мм |
250 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
40 |
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Мощность
P₂ (кВт) |
Q (м³/ч) |
1,0 |
1,2 |
1,6 |
2,0 |
2,4 |
2,8 |
3,2 |
3,5 |
| CVF 2-2 |
0,37 |
H (м) |
16 |
15,5 |
14,5 |
14 |
12,5 |
11 |
9,5 |
8 |
| CVF 2-3 |
0,37
|
23 |
22,5 |
21 |
20 |
18,5 |
16 |
14 |
12 |
| CVF 2-4 |
0,55
|
32 |
31 |
30 |
28 |
26 |
23 |
20 |
16 |
| CVF 2-5 |
0,55
|
42,5 |
42 |
40 |
37 |
34,5 |
30 |
25 |
20 |
| CVF 2-6 |
0,75
|
51 |
50 |
47 |
44 |
41 |
36 |
30 |
24 |
| CVF 2-7 |
0,75
|
59 |
57 |
55 |
52 |
47 |
41 |
35 |
28 |
| CVF 2-9 |
1,1
|
72 |
71 |
67 |
63 |
58 |
51 |
44 |
36 |
| CVF 2-11 |
1,1
|
87 |
85 |
80 |
74 |
67 |
59 |
50 |
42 |
| CVF 2-13 |
1,5 |
106 |
104 |
99 |
90 |
81 |
71 |
60
|
51
|
| CVF 2-15 |
1,5
|
121 |
119 |
112 |
105 |
96 |
85 |
72
|
61
|
| CVF 2-18 |
2,2
|
143 |
139 |
133 |
125 |
116 |
105 |
91
|
78 |
| CVF 2-22 |
2,2
|
173 |
169 |
162 |
152 |
140 |
126
|
110 |
95
|
| CVF 2-26 |
3,0
|
206 |
201 |
191 |
180 |
170 |
155 |
133 |
118 |
Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Торцевое уплотнение вала |
|
|
|
| 5 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 420 |
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Плита-основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 15 |
Крышка головной части |
Нержавеющая сталь |
1.4301 |
AISI 304 |
|
Габаритный чертеж
| Модель |
Размер, мм |
Масса, кг |
| B1 |
B2 |
B1+B2 |
D1 |
D2 |
| CVF 2-2 |
262 |
205 |
467 |
133 |
102 |
20 |
| CVF 2-3 |
280 |
205 |
485 |
133 |
102 |
20 |
| CVF 2-4 |
298 |
205 |
503 |
133 |
102 |
23 |
| CVF 2-5 |
316 |
205 |
521 |
133 |
102 |
23 |
| CVF 2-6 |
334 |
205 |
539 |
133 |
102 |
25 |
| CVF 2-7 |
352 |
205 |
557 |
133 |
102 |
25 |
| CVF 2-9 |
394 |
241 |
635 |
154 |
111 |
27 |
| CVF 2-11 |
430 |
241 |
671 |
154 |
111 |
27 |
| CVF 2-13 |
466 |
241/293 |
707/759 |
154 |
111 |
29 |
| CVF 2-15 |
502 |
241/293 |
743/795 |
154 |
111 |
29 |
| CVF 2-18 |
558 |
275/293 |
833/851 |
177 |
116 |
35 |
| CVF 2-22 |
630 |
275/293 |
905/923 |
177 |
116 |
38 |
| CVF 2-26 |
702 |
293 |
995 |
177 |
116 |
45 |
|
