Вертикальный насос Wellmix in-line CVF 3-2

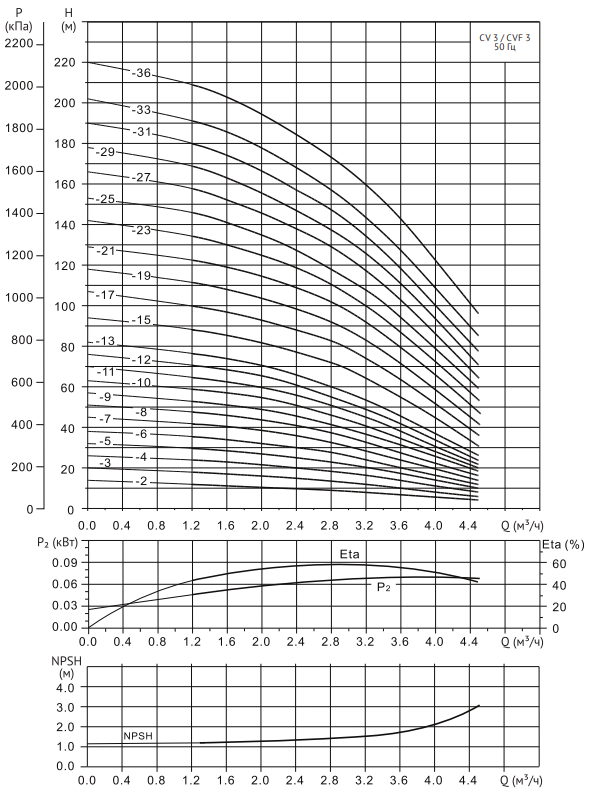

Диаграммы характеристик CVF 3-2

Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 3-2

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Технические характеристики Wellmix in-line CVF 3-2

Мощность, кВт 0,37
Напряжение, В 380
Число фаз питания электродвигателя 3 фазы
Номинальный ток, А 0,9
Расход, м3/ч 3
Материал корпуса Нержавеющая сталь
Материал рабочего колеса Нержавеющая сталь AISI 304
Стандарт подключения Фланец DIN
Патрубок на стороне всасывания DN 32
Патрубок на напорной стороне DN 32
Монтажная длина, мм 250
Температура перекачиваемой жидкости, °С -20...+120
Максимальная температура окружающей среды, °С 40

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Таблица характеристик

 Модель Мощность
P₂ (кВт)		 Q (м³/ч) 1,2 1,6 2,0 2,4 2,8 3,0 3,2 3,4 3,6 4,0
CVF 3-2 0,37 H (м)
 12 11,3 10,5 10 9 8,5 8 7,5 7 6
CVF 3-3 0,37
 18 17 16 15  14 13 12 11 10 8
CVF 3-4 0,37
 24 23 21,5 20 18,5 17,5 16,5 15 13,5 11
CVF 3-5 0,37
 20 28,5 27 25 23 22 20,5 19 17,5 14
CVF 3-6 0,55
 36 34 32 30 28 26 24 22 20 16,5
CVF 3-7 0,55
 42 40,5 39 36 33 30,5 28,5 26 24 19,5
CVF 3-8 0,75
 48 46 44 41 37 35 32,5 30 27 22,5
CVF 3-9 0,75
 53 51 49 46 41,5 39 37 34 32 26
CVF 3-10 0,75 59 57 55 51 46 43 41
 37
 34
 28
CVF 3-11 1,1
 65 62,5 60 56 51 48 45
 42
 38
 30,5
CVF 3-12 1,1
 71 68 66 61 55 52 49
 45,5
 42 34
CVF 3-13 1,1
 77 74 71 66 60 57 53
 50 46
 37
CVF 3-15 1,1 88 85 82 77 72 68,5 64
 60 55 44
CVF 3-17 1,5 100 97 93 88 83 79 74
 69 64
 52
CVF 3-19 1,5
 112 108 104 98 94 88 83 77 71 58
CVF 3-21 2,2
 123 119 115 108 102 97
 92 86 79
 65
CVF 3-23 2,2
 134 130 125 119 110 105
 100
 94
 86
 72
CVF 3-25 2,2
 146 141 135 128 118 113 108 102 94 79
CVF 3-27 2,2
 158 152 146 138 129 123 117 110 103 86
CVF 3-29 2,2 169 163
 156 147 137 132
 125 118 111 93
CVF 3-31 3,0 180 174 167 157 147 141
 134
 126
 118
 100
CVF 3-33 3,0 191 186 178 168 157 150
 143
 135
 127
 108
CVF 3-36 3,0 209 203 194 184 173
 166
 159
 151
 143 122

Конструкция и материалы

№ Описание детали Материал EN/DIN AISI/ASTM
1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4507 AISI 420
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Плита-основание Чугун EN-JL 1030 ASTM 25B
15 Крышка головной части Нержавеющая сталь 1.4301 AISI 304

Габаритный чертеж

 Модель   Размер, мм Масса, кг
B1 B2 B1+B2 D1 D2
 CVF 3-2 262 205 467 133 102 20
 CVF 3-3 280 205 485 133 102 20
 CVF 3-4 298 205 503 133 102 21
 CVF 3-5 316 205 521 133 102 21
 CVF 3-6 334 205 539 133 102 22
 CVF 3-7 352 205 557 133 102 22
 CVF 3-8 370 205 575 133 102 23
 CVF 3-9 388 205 593 133 102 24
 CVF 3-10 406 205 611 133 102 25
 CVF 3-11 430 241 671 154 111 27
 CVF 3-12 448 241 689 154 111
 27
 CVF 3-13 466 241 707 154 111
 28
 CVF 3-15 502 241 743 154 111
 29
 CVF 3-17 538 241/293 779/831 154 111 34
 CVF 3-19 574 241/293 815/867 154 111 35
 CVF 3-21 618 275/293 893/911 154 116 38
 CVF 3-23 654 275/293 929/947 154 116 39
 CVF 3-25 690 275/293 965/983 154 116 40
 CVF 3-27 726 275/293 1001/1019 154 116 41
 CVF 3-29 762 293 1055 154 116 42
 CVF 3-31 798 293 1091 154 116 47
 CVF 3-33 834 293 1127 154 116 48
 CVF 3-36 888 293 1181 154 116 50


  »
