Вертикальный насос Wellmix in-line CVF 5-2

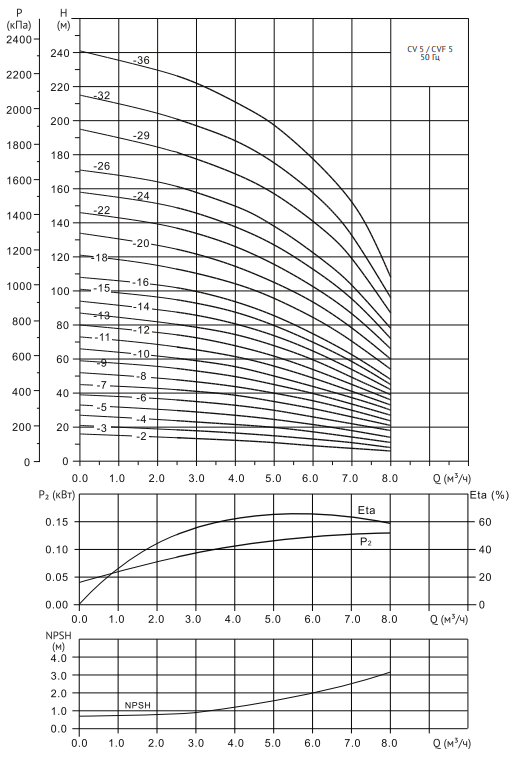

Диаграммы характеристик CVF 5-2

Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 5-2

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Технические характеристики Wellmix in-line CVF 5-2

Мощность, кВт 0,37
Напряжение, В 380
Число фаз питания электродвигателя 3 фазы
Номинальный ток, А 0,9
Расход, м3/ч 5
Материал корпуса Нержавеющая сталь
Материал рабочего колеса Нержавеющая сталь AISI 304
Стандарт подключения Фланец DIN
Патрубок на стороне всасывания DN 32
Патрубок на напорной стороне DN 32
Монтажная длина, мм 250
Температура перекачиваемой жидкости, °С -20...+120
Максимальная температура окружающей среды, °С 40

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Таблица характеристик

Модель Мощность
P₂ (кВт)		 Q (м³/ч) 2,0 3,0 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5
 8,0
CVF 5-2 0,37 H (м)
 14 13 12 11,5 11 10 9 8 7,5 6,5 6
CVF 5-3 0,55
 19 18 16,5 15,5 15 14 13 12 11 9 8
CVF 5-4 0,55
 24,5 23 22,5 21 20 18,5 17 15,5 14 12,5 11
CVF 5-5 0,75
 30,5 29 27 26 24,5 23 21,5 20 17,5 16
 14
CVF 5-6 1,1
 37 35 33 31,5 30 28 26 24 22 20 18
CVF 5-7 1,1
 43 41 39 37 35 33 21 28 26 24 21
CVF 5-8 1,1
 49 47 44 42 40 38 36 32 30 27 24
CVF 5-9 1,5
 56 53 50 47,5 45 42,5 40 37 33,5 30,5
 27
CVF 5-10 1,5
 62 59 55 53 50 47 44
 41
 37
 34
 30
CVF 5-11 2,2
 68,5 65,5 61,5 59 56 52 49
 45
 41
 37 33
CVF 5-12 2,2
 75 72,5 68 65 62 58 54
 49
 45 40,5 36
CVF 5-13 2,2
 81,5 79 74 71 68 64 59,5
 54 49
 44 39
CVF 5-14 2,2
 89 85 81 77 74 69 65
 59 54 48 42
CVF 5-15 2,2
 96 93 88 84 80 75 70
 64 59
 52 45
CVF 5-16 2,2
 103 100 94 90 85 80 75 69 63 56 48
CVF 5-18 3,0
 115 110 104 100 96 90
 85 78 71
 63 54
CVF 5-20 3,0
 129 122 115 109 105 99
 94
 86
 78
 70
 60
CVF 5-22 4,0
 139 134 126 121 116 110 103 95 87 77
 66
CVF 5-24 4,0
 152 146 138 133 127 120 113 105 96 84 72
CVF 5-26 4,0
 164 158
 150 144 138 131
 122 114 104 91 78
CVF 5-29 4,0
 185 177 168 164 157 150
 141
 132
 119
 103
 87
CVF 5-32 5,5 205 197 189 183 176 166
 158
 147
 134
 114
 96
CVF 5-36 5,5
 230 222 212 205 198
 188
 177
 166
 154 133 108

Конструкция и материалы

№ Описание детали Материал EN/DIN AISI/ASTM
1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4507 AISI 420
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Плита-основание Чугун EN-JL 1030 ASTM 25B
15 Крышка головной части Нержавеющая сталь 1.4301 AISI 304

Габаритный чертеж

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
 CVF 5-2 280 205 485 - 133 102 21
 CVF 5-3 307 205 512 - 133 102 21
 CVF 5-4 334 205 539 - 133 102 22
 CVF 5-5 361 205 566 - 133 102 24
 CVF 5-6 394 241 635 - 154 111 27
 CVF 5-7 421 241 662 - 154 111
 28
 CVF 5-8 448 241 689 - 154 111
 29
 CVF 5-9 475/483 241/293 716/776 - 154/177 111/144,5
 35
 CVF 5-10 502/510 241/293
 743/803 - 154/177
 111/144,5
 36
 CVF 5-11 537 275/293
 812/830 - 177
 116/144,5
 37
 CVF 5-12 564 275/293
 839/857 - 177
 116/144,5
 38
 CVF 5-13 591 275/293
 866/884 - 177
 116/144,5
 39
 CVF 5-14 618 275/293
 893/911 - 177
 116/144,5
 40
 CVF 5-15 645 275/293
 920/938 - 177
 116/144,5
 41
 CVF 5-16 672 275/293
 947/965 - 177
 116/144,5
 42
 CVF 5-18 726 293 1019 - 177
 116 45
 CVF 5-20 780 293 1073 - 177
 116 46
 CVF 5-22 854 305 1159 - 177
 148 58
 CVF 5-24 908 305 1213 - 197
 148
 59
 CVF 5-26 962 305 1267 - 197
 148
 61
 CVF 5-29 1043 305 1348 - 197
 148
 63
 CV 5-32 1145 390 1535 300 275
 210 78
 CVF 5-36 1253 390 1643 300 275
 210 78
  »
