Вертикальный насос Wellmix in-line CVF 10-1
 |

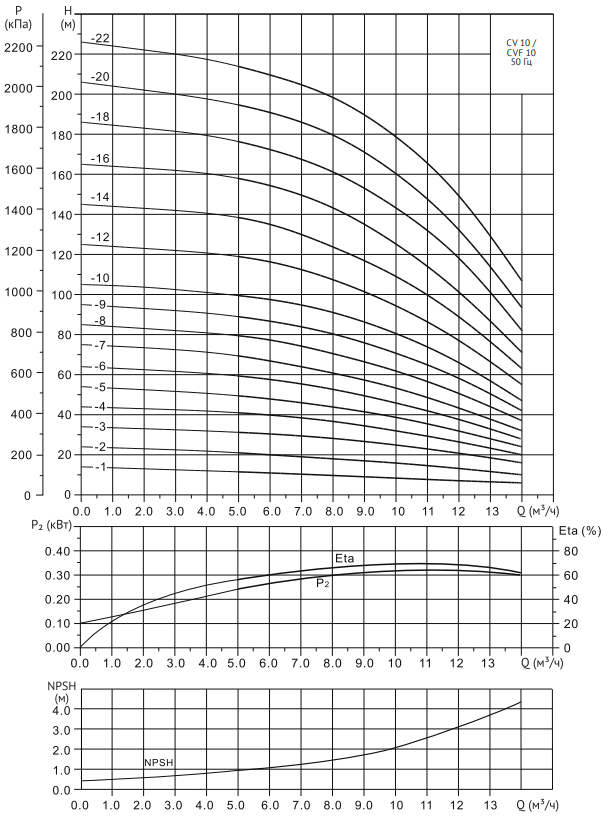

Диаграммы характеристик CVF 10-1
|
Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 10-1
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Технические характеристики Wellmix in-line CVF 10-1
| Мощность, кВт |
0,37 |
| Напряжение, В |
380 |
| Число фаз питания электродвигателя |
3 фазы |
| Номинальный ток, А |
0,9 |
| Расход, м3/ч |
10 |
| Материал корпуса |
Нержавеющая сталь |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 40 |
| Патрубок на напорной стороне |
DN 40 |
| Монтажная длина, мм |
280 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
40 |
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Мощность
P₂ (кВт) |
Q (м³/ч) |
2,0 |
4,0 |
6,0 |
8,0 |
10 |
12 |
14 |
| CVF 10-1 |
0,37 |
H (м)
|
13 |
12 |
11 |
9,5 |
8,5 |
7 |
6 |
| CVF 10-2 |
0,75
|
23 |
22 |
20 |
18 |
16 |
13 |
10 |
| CVF 10-3 |
1,1 |
33 |
32 |
31 |
28 |
25 |
21 |
16 |
| CVF 10-4 |
1,5
|
43 |
42 |
40 |
37 |
32 |
27 |
20 |
| CVF 10-5 |
2,2
|
53 |
51 |
48 |
44 |
39 |
32 |
24 |
| CVF 10-6 |
2,2
|
62 |
61 |
58 |
53 |
46 |
38 |
28 |
| CVF 10-7 |
3,0
|
73 |
72 |
67 |
61 |
54 |
43 |
32 |
| CVF 10-8 |
3,0
|
83 |
81 |
78 |
71 |
62 |
51 |
37 |
| CVF 10-9 |
3,0
|
93 |
91 |
87 |
81 |
71 |
59 |
42
|
| CVF 10-10 |
4,0
|
104 |
101 |
98 |
91 |
81 |
67 |
47
|
| CVF 10-12 |
4,0 |
123 |
121 |
117 |
108 |
95 |
78 |
55
|
| CVF 10-14 |
5,5
|
143 |
141 |
136 |
124 |
110 |
90 |
63
|
| CVF 10-16 |
5,5
|
163 |
161 |
154 |
143 |
125 |
102 |
71
|
| CVF 10-18 |
7,5
|
183 |
179 |
173 |
161 |
144 |
118 |
82
|
| CVF 10-20 |
7,5
|
202 |
198 |
191 |
180 |
160 |
133 |
93 |
| CVF 10-22 |
7,5
|
222 |
217 |
209 |
198 |
178 |
149 |
106 |
Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Торцевое уплотнение вала |
|
|
|
| 5 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 420 |
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Плита-основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 15 |
Крышка головной части |
Нержавеющая сталь |
1.4301 |
AISI 304 |
|

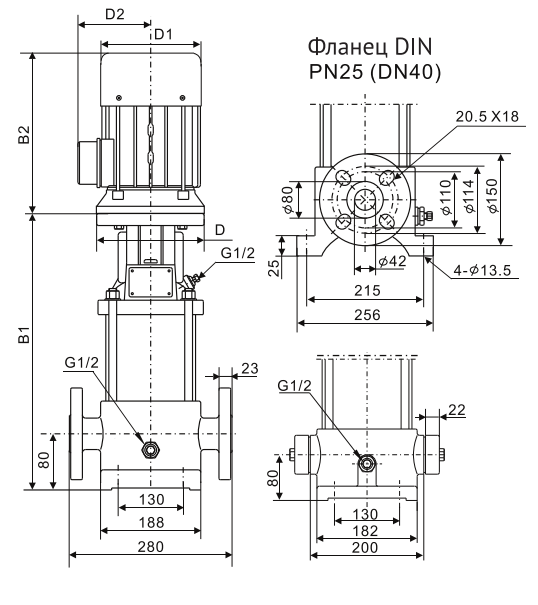

Габаритный чертеж
| Модель |
Размер, мм |
Масса, кг |
| B1 |
B2 |
B1+B2 |
D |
D1 |
D2 |
| CVF 10-1 |
322 |
205 |
527 |
- |
133 |
102 |
33 |
| CVF 10-2 |
352 |
205 |
557 |
- |
133 |
102 |
35 |
| CVF 10-3 |
388 |
241 |
629 |
- |
154 |
111 |
38 |
| CVF 10-4 |
418 |
241/293
|
659/711 |
- |
154 |
111 |
45 |
| CVF 10-5 |
456 |
275/293
|
731/749 |
- |
177 |
116 |
48 |
| CVF 10-6 |
486 |
275/293
|
761/779 |
- |
177 |
116
|
50 |
| CVF 10-7 |
516 |
293
|
809 |
- |
177 |
116
|
55 |
| CVF 10-8 |
546 |
293 |
839 |
- |
177 |
116
|
56 |
| CVF 10-9 |
576 |
293
|
869 |
- |
177
|
116
|
57 |
| CVF 10-10 |
626 |
305
|
931 |
- |
197
|
148
|
60 |
| CVF 10-12 |
686 |
305
|
991 |
- |
197
|
148
|
63 |
| CVF 10-14 |
761 |
390
|
1151 |
300 |
275
|
210
|
93 |
| CVF 10-16 |
821 |
390
|
1211 |
300 |
275 |
210 |
95 |
| CVF 10-18 |
881 |
390 |
1271 |
300 |
275
|
210 |
120 |
| CVF 10-20 |
941 |
390
|
1331 |
300 |
275
|
210
|
123 |
| CVF 10-22 |
1001 |
390 |
1391 |
300 |
275
|
210
|
125 |
|
