Главная arrow Насосы arrow Насосы Wellmix arrow Насосы Wellmix in-line CVF arrow Wellmix in-line CVF 45-1

Вертикальный насос Wellmix in-line CVF 45-1

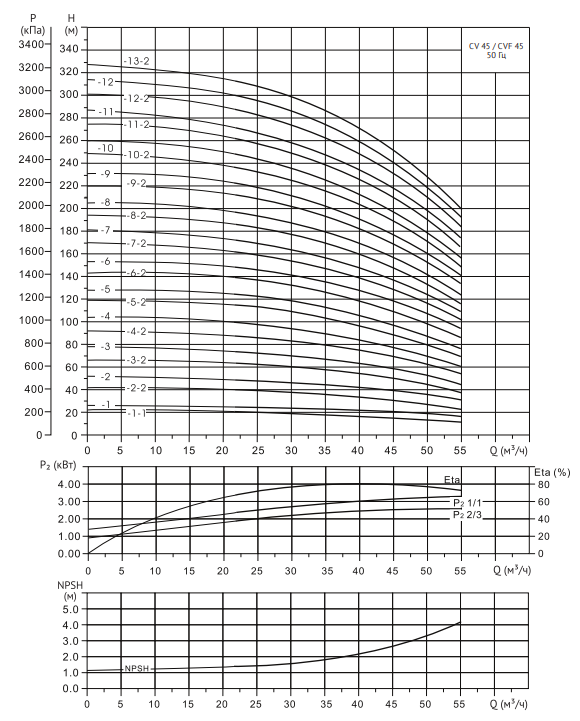

Диаграммы характеристик CVF 45-1

Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 45-1

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Технические характеристики Wellmix in-line CVF 45-1

Мощность, кВт 4
Напряжение, В 380
Число фаз питания электродвигателя 3 фазы
Номинальный ток, А 7,8
Расход, м3/ч 45
Материал корпуса Нержавеющая сталь
Материал рабочего колеса Нержавеющая сталь AISI 304
Стандарт подключения Фланец DIN
Патрубок на стороне всасывания DN 80
Патрубок на напорной стороне DN 80
Монтажная длина, мм 320
Температура перекачиваемой жидкости, °С -20...+120
Максимальная температура окружающей среды, °С 40

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Таблица характеристик

Модель Мощность
P₂ (кВт)		 Q (м³/ч) 25 30 35 40 45 50 55
CVF 45-1-1 3,0 H (м)
 20 19 18 17 15 13 11
CVF 45-1 4,0
 24 23 22 21 19 18 16
CVF 45-2-2 5,5 40 38 36 33 30 27 23
CVF 45-2 7,5
 48 46 44 42 39 35 31
CVF 45-3-2 11
 63 61 58 54 50 44 38
CVF 45-3 11 72 70 67 63 58 53 45
CVF 45-4-2 15
 87 84 80 75 69 62 54
CVF 45-4 15
 98 94 87 84 77 70 61
CVF 45-5-2 18,5
 113 108 102 96 88 80 69
CVF 45-5 18,5
 123 118 112 105 97 88 77
CVF 45-6-2 22 137 132 125 118 109 98 86
CVF 45-6 22 147 141 135 127 118 107 94
CVF 45-7-2 30
 160 154 147 139 128 116 101
CVF 45-7 30 169 164 156 147 136 124 109
CVF 45-8-2
 30 184 178 169 160 147 132 116
CVF 45-8
 30 194 189 180 168 155 141 124
CVF 45-9-2
 30 209 202 193 182 169 152 133
CVF 45-9
 37 219 212 203 191 177 161 141
CVF 45-10-2
 37 233 225 215 203 188 170 148
CVF 45-10
 37 245 236 225 212 196 179 156
CVF 45-11-2 45 259 250 239 226 209 191 166
CVF 45-11
 45 267 259 248 235 217 198 174
CVF 45-12-2
 45 284 274 263 248 230 209 183
CVF 45-12
 45 295 286 273 259 239 219 192
CVF 45-13-2
 45 309 300 286 270 250 250 199

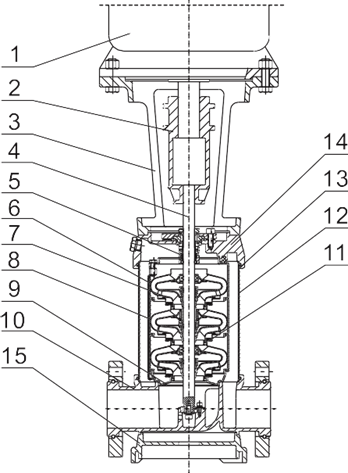

Конструкция и материалы

№ Описание детали Материал EN/DIN AISI/ASTM
1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Вал Нержавеющая сталь 1.4507 AISI 431
5 Торцевое уплотнение вала
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Крышка головной части Нержавеющая сталь 1.4301 AISI 304
15 Плита-основание Чугун EN-JL 1030 ASTM 25B

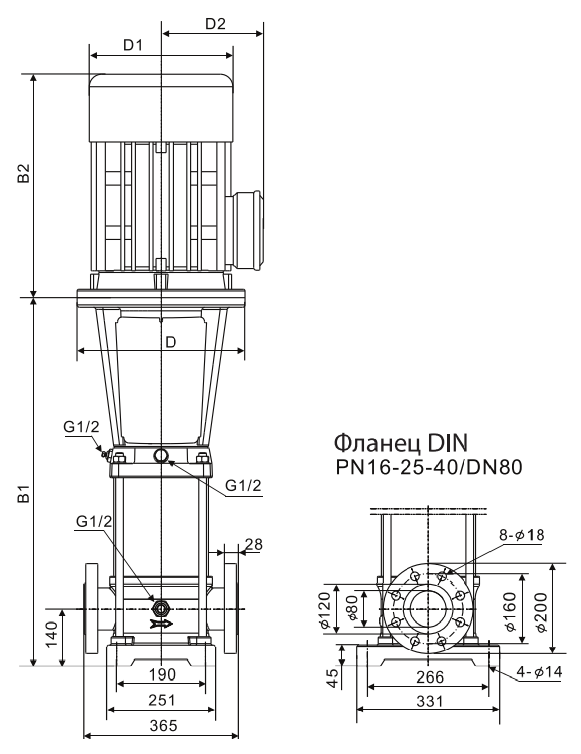

Габаритный чертеж

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
CVF 45-1-1 561 293 854 - 197 165 86
CVF 45-1 561 315 876 - 260 165 86
CVF 45-2-2 641 430 1071 300 260 208 102
CVF 45-2 641 430
 1071 300 330 208 102
CVF 45-3-2 826 490
 1316 350 330 255 175
CVF 45-3 826 490
 1316 350 330 255
 175
CVF 45-4-2 906 490
 1396 350 330 255
 187
CVF 45-4 906 490 1396 350 330 255
 187
CVF 45-5-2 986 550
 1536 350 330
 255
 208
CVF 45-5 986 550
 1536 350 330
 255
 208
CVF 45-6-2 1066 590
 1656 350 360
 285
 251
CVF 45-6 1066 590
 1656 350 360 285 251
CVF 45-7-2 1146 660 1806 400 420
 310 315
CVF 45-7 1146 660 1806 400
 420
 310
 315
CVF 45-8-2 1226 660 1886 400
 420
 310
 319
CVF 45-8
 1226 660 1886 400
 420
 310
 319
CVF 45-9-2
 1306 660 1966 400
 420 310
 323
CVF 45-9
 1306 660 1966 400
 420 310 323
CVF 45-10-2
 1386 660 2046 400 420 310
 347
CVF 45-10
 1386 660 2046 400
 420 310
 347
CVF 45-11-2
 1466 700 2166 450 470 345 413
CVF 45-11
 1466 700 2166 450 470 345 413
CVF 45-12-2
 1546 700 2246 450
 470 345 417
CVF 45-12
 1546 700 2246 450
 470 345 417
CVF 45-13-2
 1626 700 2326 450 470 345 421


  »
