Вертикальный насос Wellmix in-line CVF 64-1
 |

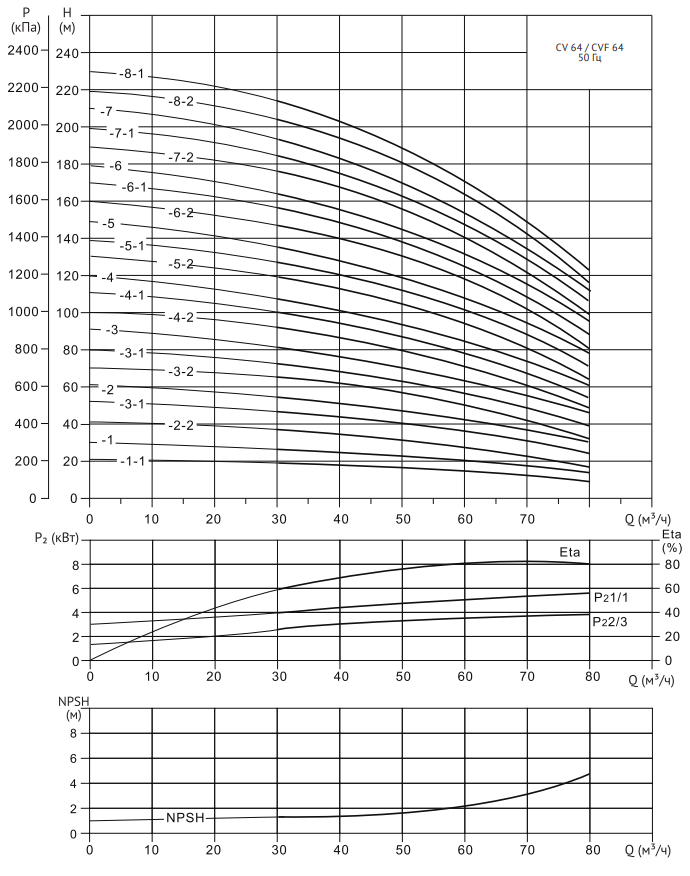

Диаграммы характеристик CVF 64-1
|
Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 64-1
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Технические характеристики Wellmix in-line CVF 64-1
| Мощность, кВт |
5,5 |
| Напряжение, В |
380 |
| Число фаз питания электродвигателя |
3 фазы |
| Номинальный ток, А |
10,6 |
| Расход, м3/ч |
64 |
| Материал корпуса |
Нержавеющая сталь |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 100 |
| Патрубок на напорной стороне |
DN 100 |
| Монтажная длина, мм |
365 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
40 |
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Мощность
P₂ (кВт) |
Q (м³/ч) |
30 |
40 |
50 |
60 |
64 |
70 |
80 |
| CVF 64-1-1 |
4,0 |
H (м)
|
19 |
18 |
16 |
14 |
13 |
11,5 |
9 |
| CVF 64-1 |
5,5
|
27 |
25 |
23 |
20 |
19 |
17 |
14 |
| CVF 64-2-2 |
7,5 |
37 |
35 |
32 |
28 |
26 |
23 |
17 |
| CVF 64-2-1 |
11
|
47 |
44 |
40 |
36 |
34 |
30 |
24 |
| CVF 64-2 |
11
|
55 |
51 |
47 |
42 |
40 |
37 |
30 |
| CVF 64-3-2 |
15 |
66 |
62 |
56 |
50 |
46 |
41 |
32 |
| CVF 64-3-1 |
15
|
73 |
69 |
63 |
56 |
53 |
48 |
39 |
| CVF 64-3 |
18,5
|
81 |
76 |
70 |
64 |
60 |
55 |
46 |
| CVF 64-4-2 |
18,5
|
92 |
87 |
80 |
71 |
66 |
60 |
49
|
| CVF 64-4-1 |
22
|
100 |
94 |
87 |
78 |
73 |
67 |
54
|
| CVF 64-4 |
22 |
107 |
101 |
94 |
85 |
80 |
74 |
61
|
| CVF 64-5-2 |
30 |
119 |
113 |
105 |
95 |
89 |
80 |
64
|
| CVF 64-5-1 |
30
|
128 |
121 |
112 |
102 |
96 |
87 |
71 |
| CVF 64-5 |
30 |
136 |
129 |
119 |
109 |
103 |
94 |
78 |
CVF 64-6-2
|
30 |
147 |
140 |
130 |
118 |
112 |
101 |
81 |
CVF 64-6-1
|
37 |
157 |
149 |
138 |
125 |
118 |
108 |
88 |
CVF 64-6
|
37 |
164 |
156 |
145 |
132 |
125 |
115 |
95 |
CVF 64-7-2
|
37 |
176 |
167 |
156 |
140 |
133 |
121 |
99 |
CVF 64-7-1
|
37 |
185 |
176 |
163 |
147 |
140 |
128 |
106 |
CVF 64-7
|
45 |
193 |
183 |
170 |
155 |
147 |
135 |
112 |
| CVF 64-8-2 |
45 |
204 |
194 |
181 |
164 |
155 |
142 |
116 |
CVF 64-8-1
|
45 |
214 |
203 |
189 |
170 |
162 |
149 |
123 |
Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 431 |
| 5 |
Торцевое уплотнение вала |
|
|
|
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Крышка головной части |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 15 |
Плита-основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
|
Габаритный чертеж
| Модель |
Размер, мм |
Масса, кг |
| B1 |
B2 |
B1+B2 |
D |
D1 |
D2 |
| CVF 64-1-1 |
561 |
335 |
896 |
- |
230 |
188 |
105 |
| CVF 64-1 |
561 |
430 |
991 |
300 |
260 |
208 |
110 |
| CVF 64-2-2 |
644 |
430 |
1074 |
300 |
260 |
208 |
120 |
| CVF 64-2-1 |
754 |
490
|
1244 |
350 |
330 |
255 |
155 |
| CVF 64-2 |
754 |
490
|
1244 |
350 |
330 |
255 |
155 |
| CVF 64-3-2 |
836 |
490
|
1326 |
350 |
330 |
255
|
195 |
| CVF 64-3-1 |
836 |
490
|
1326 |
350 |
330 |
255
|
195 |
| CVF 64-3 |
836 |
550 |
1386 |
350 |
330 |
255
|
205 |
| CVF 64-4-2 |
919 |
550
|
1469 |
350 |
330
|
255
|
208 |
| CVF 64-4-1 |
919 |
590
|
1509 |
350 |
360
|
255
|
260 |
| CVF 64-4 |
919 |
590
|
1509 |
350 |
360
|
285
|
260 |
| CVF 64-5-2 |
1001 |
660
|
1661 |
400 |
420 |
310 |
345 |
| CVF 64-5-1 |
1001 |
660 |
1661 |
400 |
420
|
310 |
345 |
| CVF 64-5 |
1001 |
660 |
1661 |
400
|
420
|
310
|
345 |
| CVF 64-6-2 |
1084 |
660 |
1744 |
400
|
420
|
310
|
350 |
CVF 64-6-1
|
1084 |
660 |
1744 |
400
|
420
|
310
|
370 |
CVF 64-6
|
1084 |
660 |
1744 |
400
|
420 |
310
|
370 |
CVF 64-7-2
|
1166 |
660 |
1826 |
400
|
420 |
310 |
375 |
CVF 64-7-1
|
1166 |
660 |
1826 |
400 |
420 |
310
|
375 |
CVF 64-7
|
1166 |
700 |
1866 |
450
|
420 |
310
|
435 |
CVF 64-8-2
|
1248 |
700 |
1948 |
450 |
470 |
345 |
440 |
CVF 64-8-1
|
1248 |
700 |
1948 |
450 |
470 |
345 |
440 |
|
