Вертикальный насос Wellmix in-line CVF 200-1-В
 |

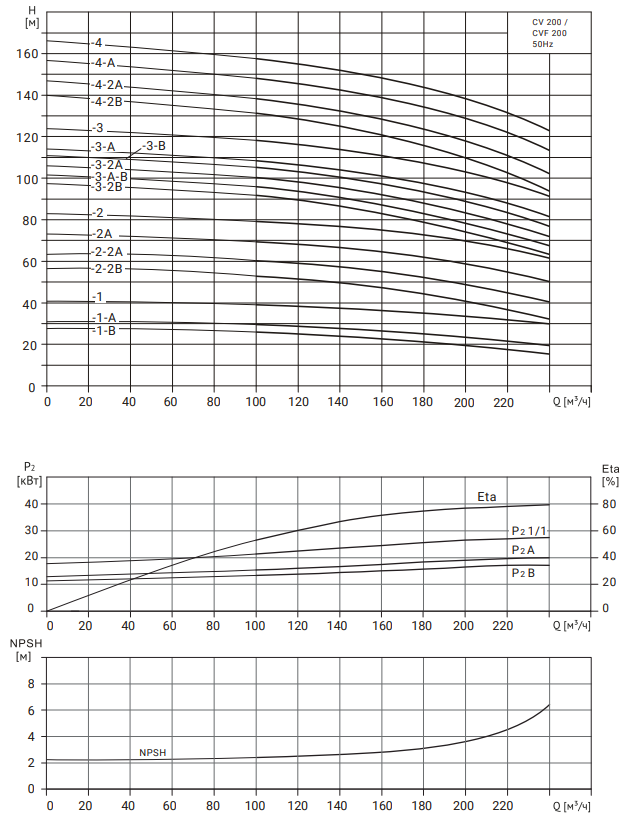

Диаграммы характеристик CVF 200-1-В
|
Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 200-1-В
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Технические характеристики Wellmix in-line CVF 200-1-В
| Мощность, кВт |
18,5 |
| Напряжение, В |
380 |
| Номинальный ток, А |
34,2 |
| Расход, м3/ч |
200 |
| Материал корпуса |
Нержавеющая сталь |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 150 |
| Патрубок на напорной стороне |
DN 150 |
| Монтажная длина, мм |
490 |
| Максимальное рабочее давление, бар |
25 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Артикул |
Модель |
Артикул |
Мощность Р2 (кВт) |
Размеры, мм |
| В1 |
В2 |
D1 |
D2 |
| CV 200-1-В |
10019674 |
CVF 200-1-В |
18099734 |
18.5 |
915 |
542 |
313 |
257 |
| CV 200-1-А |
10019673 |
CVF 200-1-А |
18099733 |
22 |
915 |
580 |
356 |
270 |
| CV 200-1 |
10019672 |
CVF 200-1 |
18099732 |
30 |
915 |
653 |
395 |
304 |
| CV 200-2-2В |
10019671 |
CVF 200-2-2В |
18099731 |
37 |
1109 |
653 |
395 |
304 |
| CV 200-2-2А |
10019670 |
CVF 200-2-2А |
18099730 |
45 |
1139 |
702 |
450 |
340 |
| CV 200-2-А |
10019669 |
CVF 200-2-А |
18099729 |
55 |
1139 |
772 |
490 |
370 |
| CV 200-2 |
10019668 |
CVF 200-2 |
18099728 |
55 |
1139 |
772 |
490 |
370 |
| CV 200-3-2В |
10019667 |
CVF 200-3-2В |
18099727 |
75 |
1333 |
840 |
550 |
410 |
| CV 200-3-А-В |
10019666 |
CVF 200-3-А-В |
18099726 |
75 |
1333 |
840 |
550 |
410 |
| CV 200-3-2А |
10019665 |
CVF 200-3-2А |
18099725 |
75 |
1333 |
840 |
550 |
410 |
| CV 200-3-В |
10019664 |
CVF 200-3-В |
18099724 |
75 |
1333 |
840 |
550 |
410 |
| CV 200-3-А |
10019663 |
CVF 200-3-А |
18099723 |
75 |
1333 |
840 |
550 |
410 |
| CV 200-3 |
10019662 |
CVF 200-3 |
18099722 |
90 |
1333 |
890 |
550 |
410 |
| CV 200-4-2В |
10019661 |
CVF 200-4-2В |
18099721 |
90 |
1527 |
890 |
550 |
410 |
| CV 200-4-2А |
10019660 |
CVF 200-4-2А |
18099720 |
110 |
1527 |
1140 |
645 |
540 |
| CV 200-4-А |
10019659 |
CVF 200-4-А |
18099719 |
110 |
1527 |
1140 |
645 |
540 |
| CV 200-4 |
10019658 |
CVF 200-4 |
18099718 |
110 |
1527 |
1140 |
645 |
540 |

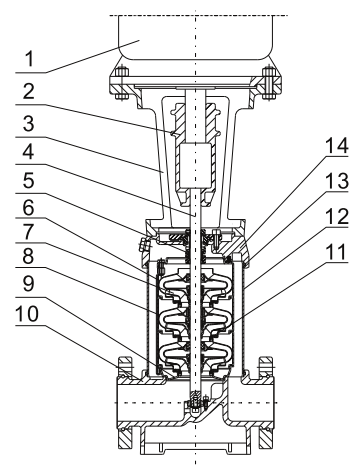

Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 431 |
| 5 |
Торцевое уплотнение вала |
|
|
|
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Крышка головной части |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 15 |
Плита-основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
|

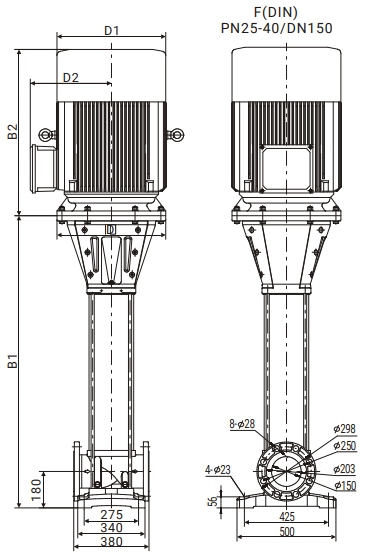

Габаритный чертеж
|
