Вертикальный насос Wellmix in-line CVF 320-1-1
 |

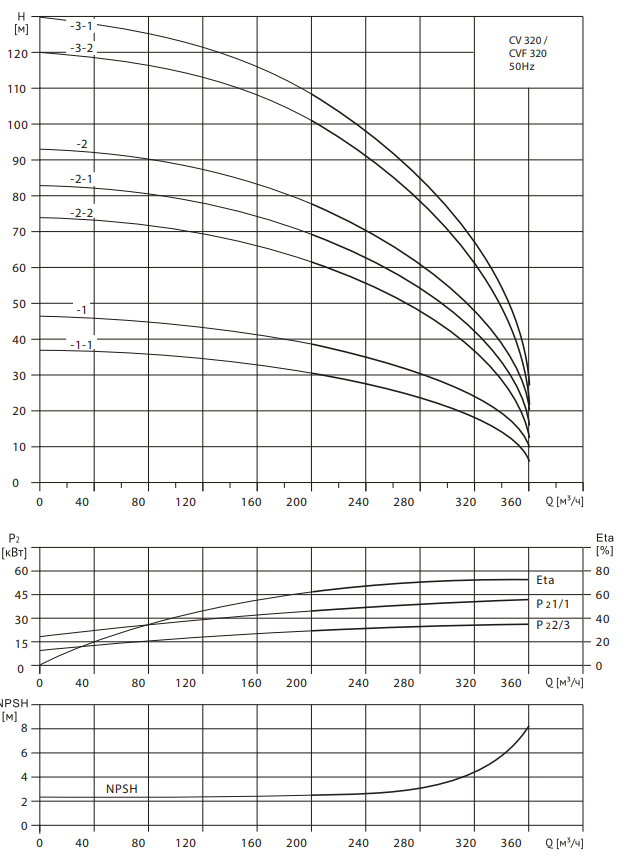

Диаграммы характеристик CVF 320-1-1
|
Вертикальный многоступенчатый центробежный насос Wellmix in-line CVF 320-1-1
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Технические характеристики Wellmix in-line CVF 320-1-1
| Мощность, кВт |
30 |
| Напряжение, В |
380 |
| Номинальный ток, А |
54,9 |
| Расход, м3/ч |
320 |
| Материал корпуса |
Нержавеющая сталь |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 150 |
| Патрубок на напорной стороне |
DN 150 |
| Монтажная длина, мм |
490 |
| Максимальное рабочее давление, бар |
25 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Артикул |
Модель |
Артикул |
Мощность Р2 (кВт) |
Размеры, мм |
| В1 |
В2 |
D1 |
D2 |
| CV 320-1-1 |
10019657 |
CVF 320-1-1 |
18099717 |
30 |
915 |
653 |
395 |
304 |
| CV 320-1 |
10019656 |
CVF 320-1 |
18099716 |
45 |
945 |
702 |
450 |
340 |
| CV 320-2-2 |
10019655 |
CVF 320-2-2 |
18099715 |
55 |
1139 |
772 |
490 |
370 |
| CV 320-2-1 |
10019654 |
CVF 320-2-1 |
18099714 |
75 |
1139 |
840 |
550 |
410 |
| CV 320-2 |
10019653 |
CVF 320-2 |
18099713 |
90 |
1139 |
890 |
550 |
410 |
| CV 320-3-2 |
10019652 |
CVF 320-3-2 |
18099712 |
110 |
1333 |
1140 |
645 |
540 |
| CV 320-3-1 |
10019651 |
CVF 320-3-1 |
18099711 |
110 |
1333 |
1140 |
645 |
540 |

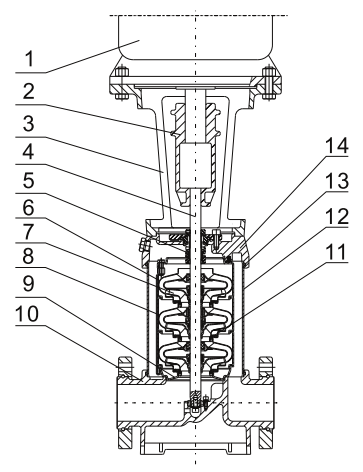

Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Торцевое уплотнение вала |
|
|
|
| 5 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 420 |
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Крышка головной части |
Чугун |
EN-JL 1030 |
ASTM 25B |
|

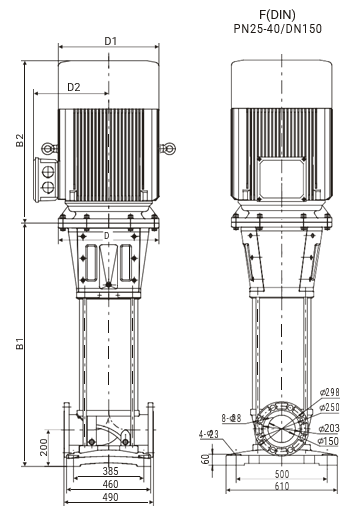

Габаритный чертеж
|
