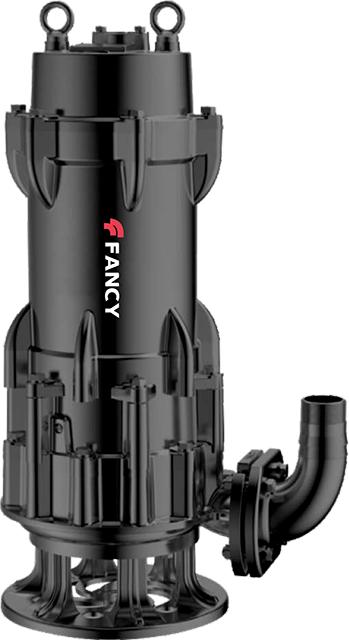

Погружной канализационный насос FANCY WQA
 |
Насос FANCY из чугуна серии WQA представляет собой погружной канализационный насос для сточных вод, содержащих твердые или длинноволокнистые включения.
- Параметры: подача до 100 м3/ч., напор до 400 м
- Перекачиваемая жидкость: сточные воды
- Диапазон температуры жидкости: до +40 °C
- Максимальное рабочее давление: 6 Бар
- Напряжение питания: 380V / 50 Гц
- Степень защиты: IP 68
- Класс изоляции: F
- Материалы : корпус, рабочее колесо - чугун
- Высокоэффективный двигатель YE3
|
Погружные канализационные насосы FANCY серии WQA
Погружной канализационный насос Fancy WQA итальянской конструкции из чугуна с незасоряющимся рабочим колесом и запатентованным оригинальным дизайном Fancy. Насос оборудован специальным высокоэффективным погружным двигателем с тепловой защитой и валом из нержавеющей стали SS304. Запатентованная конструкция фланцевого уплотнения, а так же подшипник и уплотнение с опорной крышкой. Запатентованная конструкция фланцев подходит для PN6/PN10. Благодаря улучшенным гидравлическим характеристикам обеспечивается широкая сфера применения насосного оборудования Fancy WQA. Она включает промышленные системы канализации и дренажа обширного спектра применения с разным функционалом. Максимальная глубина погружения 5 м. Длина кабеля: 8м. Температура воды: до +40°C
Данные опции доступны по заказу:
◆ Датчик влажности в масляной камере
◆ Датчик влажности в статоре
◆ Датчик PTC
Насос канализационный для сточных вод FANCY серии WQA- особенности конструкций:
Материалы : корпус насоса, рабочее колесо - чугун HT250.
Применение:
Отвод канализационных и промышленных стоков, в жилищно-коммунальном хозяйстве, в сельском хозяйстве, дренаж затопленных котлованов, болотистой местности, в горной промышленности.
Перекачиваемая жидкость:
◆ Дождевая вода.
◆ Сточная вода с твердыми и волокнистыми частицами.
Монтаж и эксплуатация насосов FANCY серии WQA
Канализационные погружные насосы FANCY серии WQ поставляются в готовом к работе виде. Погружной насос FANCY серии WQ удобен при монтаже и обслуживании. В комплектацию поставки входит инструкция по эксплуатации и гарантийный талон. Гарантия на все насосное оборудование FANCY составляет 2 года.

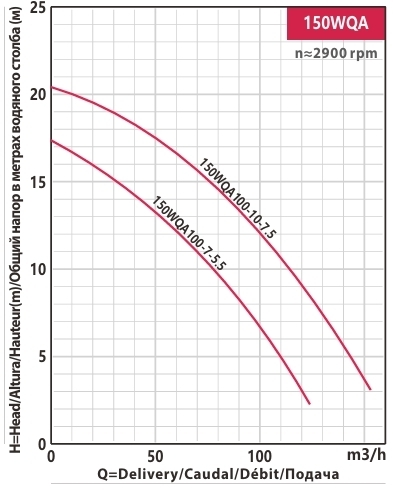

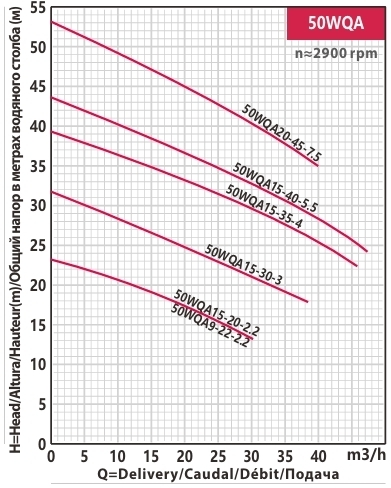

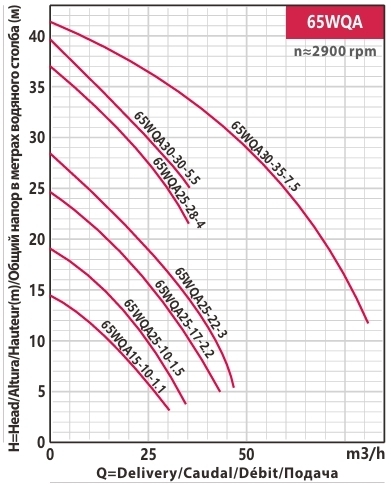

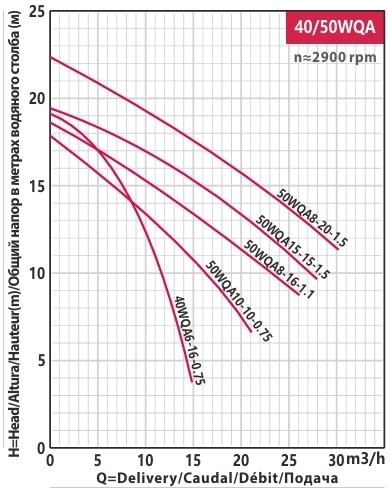

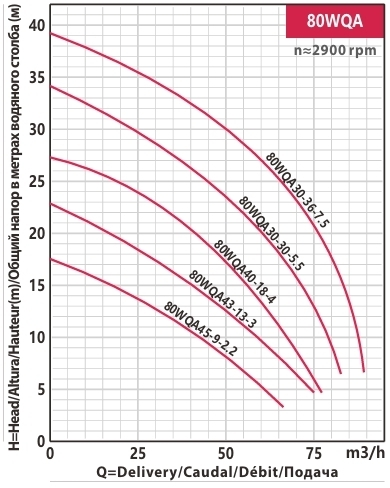

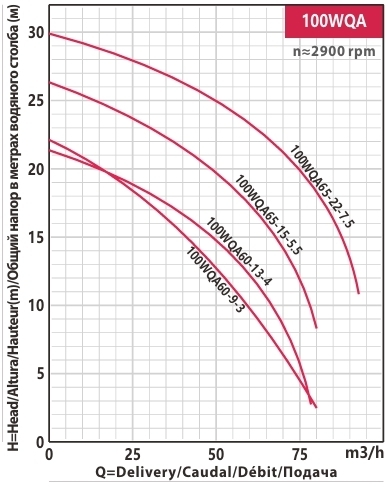

График производительности насосов FANCY серии WQA

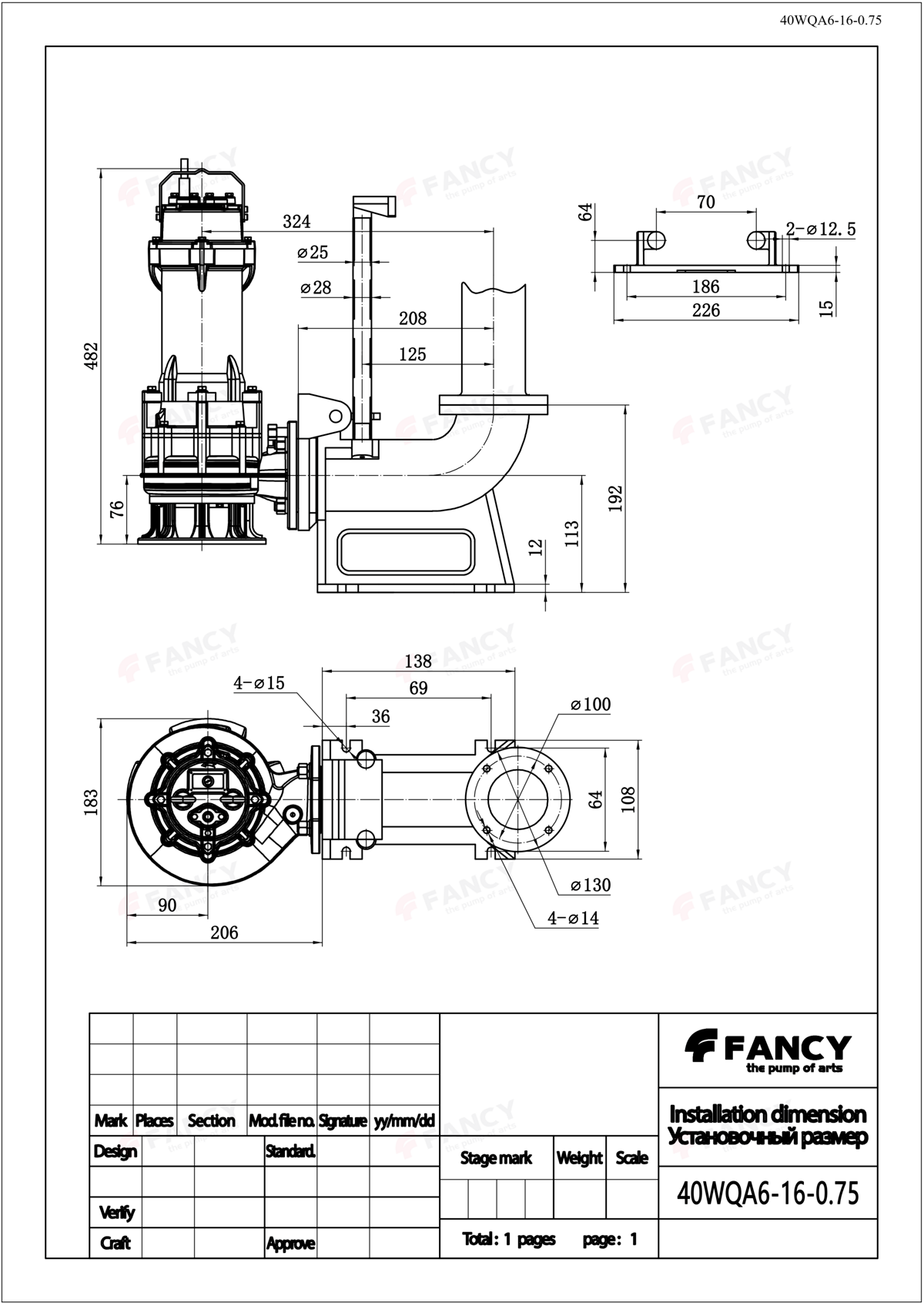

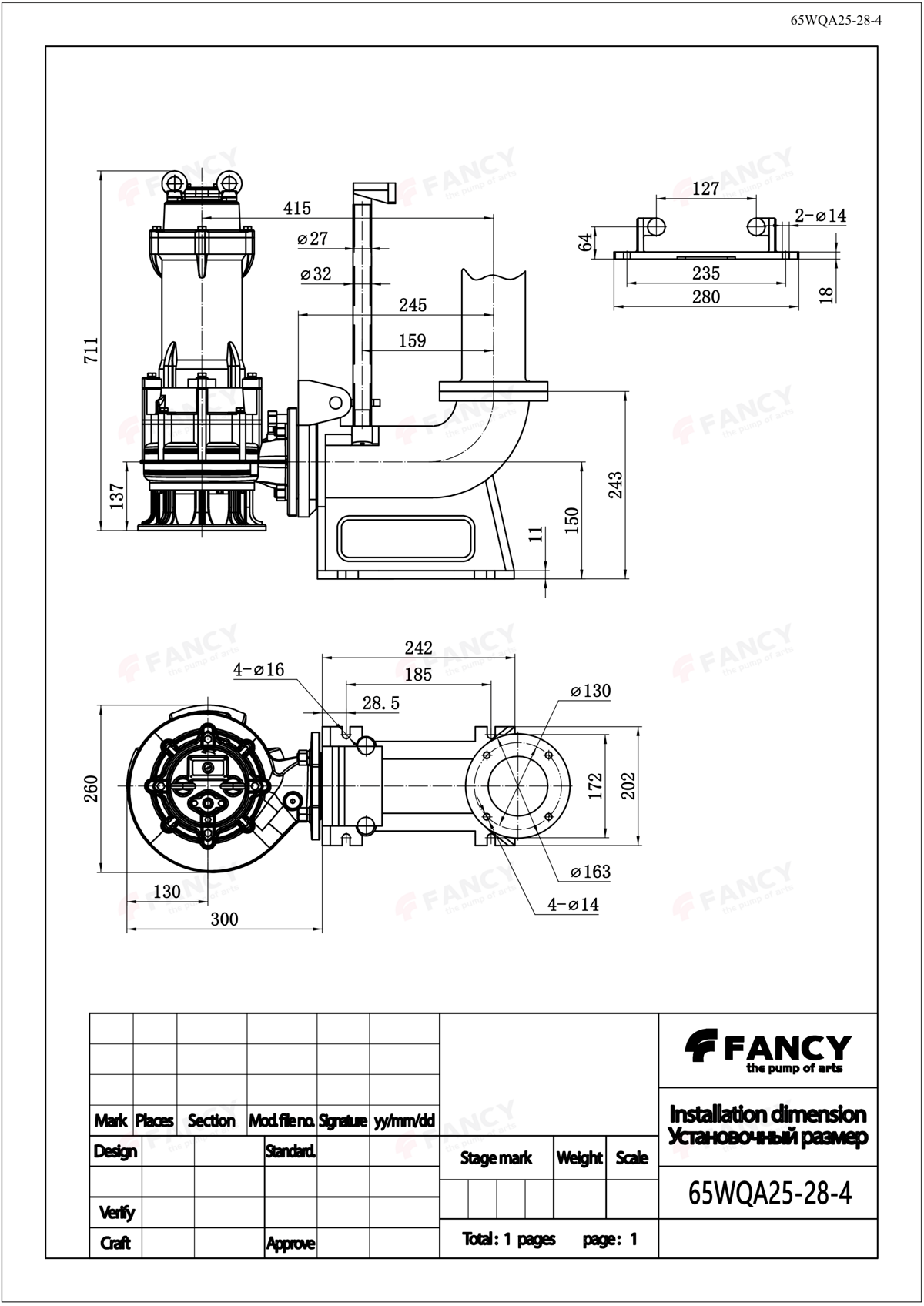

Габаритные размеры насосов FANCY серии WQA
Технические данные насосов FANCY серии WQA
| Артикул |
Модель |
Мощность |
Параметры |
Ports |
n |
Рабочее колесо |
Вес |
Объем |
| Q |
H |
|
|
|
|
| |
kw |
hp |
m³/h |
m |
mm |
rpm |
kg |
м3 |
| 156WQA57000 |
40WQA6-16-0.75 |
0,75 |
1 |
6 |
16 |
40 |
2900 |
2Cr13 |
28 |
0,037 |
| 156WQA57001 |
50WQA10-10-0.75 |
0,75 |
1 |
10 |
10 |
50 |
2900 |
2Cr13 |
31 |
0,041 |
| 156WQA57002 |
50WQA8-16-1.1 |
1,1 |
1,5 |
8 |
16 |
50 |
2900 |
2Cr13 |
31 |
0,041 |
| 156WQA57003 |
50WQA15-15-1.5 |
1,5 |
2 |
15 |
15 |
50 |
2900 |
2Cr13 |
33 |
0,041 |
| 156WQA57004 |
50WQA8-20-1.5 |
1,5 |
2 |
8 |
20 |
50 |
2900 |
2Cr13 |
32 |
0,041 |
| 156WQA57005 |
50WQA9-22-2.2 |
2,2 |
3 |
9 |
22 |
50 |
2900 |
2Cr13 |
46 |
0,067 |
| 156WQA57006 |
50WQA15-20-2.2 |
2,2 |
3 |
15 |
20 |
50 |
2900 |
2Cr13 |
46 |
0,067 |
| 156WQA57007 |
50WQA15-30-3 |
3 |
4 |
15 |
30 |
50 |
2900 |
2Cr13 |
52 |
0,071 |
| 156WQA57008 |
50WQA15-35-4 |
4 |
5,5 |
15 |
35 |
50 |
2900 |
2Cr13 |
75 |
0,101 |
| 156WQA57009 |
50WQA15-40-5.5 |
5,5 |
7,5 |
15 |
40 |
50 |
2900 |
2Cr13 |
80 |
0,106 |
| 156WQA57010 |
50WQA20-45-7.5 |
7,5 |
10 |
20 |
45 |
50 |
2900 |
2Cr13 |
134 |
0,143 |
| 156WQA57011 |
65WQA15-10-1.1 |
1,1 |
1,5 |
15 |
10 |
65 |
2900 |
2Cr13 |
33 |
0,044 |
| 156WQA57012 |
65WQA25-10-1.5 |
1,5 |
2 |
25 |
10 |
65 |
2900 |
2Cr13 |
35 |
0,044 |
| 156WQA57013 |
65WQA25-17-2.2 |
2,2 |
3 |
25 |
17 |
65 |
2900 |
2Cr13 |
49 |
0,064 |
| 156WQA57014 |
65WQA25-22-3 |
3 |
4 |
25 |
22 |
65 |
2900 |
2Cr13 |
53 |
0,068 |
| 156WQA57015 |
65WQA25-28-4 |
4 |
5,5 |
25 |
28 |
65 |
2900 |
2Cr13 |
74 |
0,100 |
| 156WQA57016 |
65WQA30-30-5.5 |
5,5 |
7,5 |
30 |
30 |
65 |
2900 |
2Cr13 |
79 |
0,105 |
| 156WQA57017 |
65WQA30-35-7.5 |
7,5 |
10 |
30 |
35 |
65 |
2900 |
2Cr13 |
135 |
0,149 |
| 156WQA57018 |
80WQA45-9-2.2 |
2,2 |
3 |
45 |
9 |
80 |
2900 |
2Cr13 |
53 |
0,074 |
| 156WQA57019 |
80WQA43-13-3 |
3 |
4 |
43 |
13 |
80 |
2900 |
2Cr13 |
56 |
0,078 |
| 156WQA57020 |
80WQA40-18-4 |
4 |
5,5 |
40 |
18 |
80 |
2900 |
2Cr13 |
74 |
0,104 |
| 156WQA57021 |
80WQA30-30-5.5 |
5,5 |
7,5 |
30 |
30 |
80 |
2900 |
2Cr13 |
82 |
0,110 |
| 156WQA57022 |
80WQA30-36-7.5 |
7,5 |
10 |
30 |
36 |
80 |
2900 |
2Cr13 |
138 |
0,150 |
| 156WQA57023 |
100WQA50-8-2.2 |
2,2 |
3 |
50 |
8 |
100 |
2900 |
2Cr13 |
53 |
0,074 |
| 156WQA57024 |
100WQA60-9-3 |
3 |
4 |
60 |
9 |
100 |
2900 |
2Cr13 |
59 |
0,084 |
| 156WQA57025 |
100WQA60-13-4 |
4 |
5,5 |
60 |
13 |
100 |
2900 |
2Cr13 |
87 |
0,136 |
| 156WQA57026 |
100WQA65-15-5.5 |
5,5 |
7,5 |
65 |
15 |
100 |
2900 |
2Cr13 |
92 |
0,143 |
| 156WQA57027 |
100WQA65-22-7.5 |
7,5 |
10 |
65 |
22 |
100 |
2900 |
2Cr13 |
144 |
0,170 |
| 156WQA57028 |
150WQA100-7-5.5 |
5,5 |
7,5 |
100 |
7 |
150 |
2900 |
2Cr13 |
105 |
0,171 |
| 156WQA57029 |
150WQA100-10-7.5 |
7,5 |
10 |
100 |
10 |
150 |
2900 |
2Cr13 |
155 |
0,193 |
| 156WQAM3000 |
40WQA6-16-0.75 |
0,75 |
1 |
6 |
16 |
40 |
2900 |
2Cr13 |
28 |
0,037 |
| 156WQAM3001 |
50WQA10-10-0.75 |
0,75 |
1 |
10 |
10 |
50 |
2900 |
2Cr13 |
31 |
0,041 |
| 156WQAM3002 |
50WQA8-16-1.1 |
1,1 |
1,5 |
8 |
16 |
50 |
2900 |
2Cr13 |
31 |
0,041 |
| 156WQAM3003 |
50WQA15-15-1.5 |
1,5 |
2 |
15 |
15 |
50 |
2900 |
2Cr13 |
33 |
0,041 |
| 156WQAM3004 |
50WQA8-20-1.5 |
1,5 |
2 |
8 |
20 |
50 |
2900 |
2Cr13 |
32 |
0,041 |
| 156WQAM3005 |
50WQA9-22-2.2 |
2,2 |
3 |
9 |
22 |
50 |
2900 |
2Cr13 |
46 |
0,067 |
| 156WQAM3006 |
50WQA15-20-2.2 |
2,2 |
3 |
15 |
20 |
50 |
2900 |
2Cr13 |
46 |
0,067 |
| 156WQAM3007 |
65WQA15-10-1.1 |
1,1 |
1,5 |
15 |
10 |
65 |
2900 |
2Cr13 |
33 |
0,044 |
| 156WQAM3008 |
65WQA25-10-1.5 |
1,5 |
2 |
25 |
10 |
65 |
2900 |
2Cr13 |
35 |
0,044 |
| 156WQAM3009 |
65WQA25-17-2.2 |
2,2 |
3 |
25 |
17 |
65 |
2900 |
2Cr13 |
49 |
0,064 |
| 156WQAM3010 |
80WQA45-9-2.2 |
2,2 |
3 |
45 |
9 |
80 |
2900 |
2Cr13 |
53 |
0,074 |
| 156WQAM3011 |
100WQA50-8-2.2 |
2,2 |
3 |
50 |
8 |
100 |
2900 |
2Cr13 |
53 |
0,074 |
| |
| Корпус насос |
Чугун с антикоррозийным покрытием |
|
|
|
|
|
|
|
|
| Вал |
Нержавеющая сталь 304 |
|
|
|
|
|
|
|
|
|
| Механическое уплотнение |
Механическое уплотнение, SiC/SiC/SS30 |
|
|
|
|
|
|
|
| Мотор |
Класс изоляции F, степень защиты IP 68 |
|
|
|
|
|
|
|
|
