Вертикальный насос Wellmix CV 90-1
 |

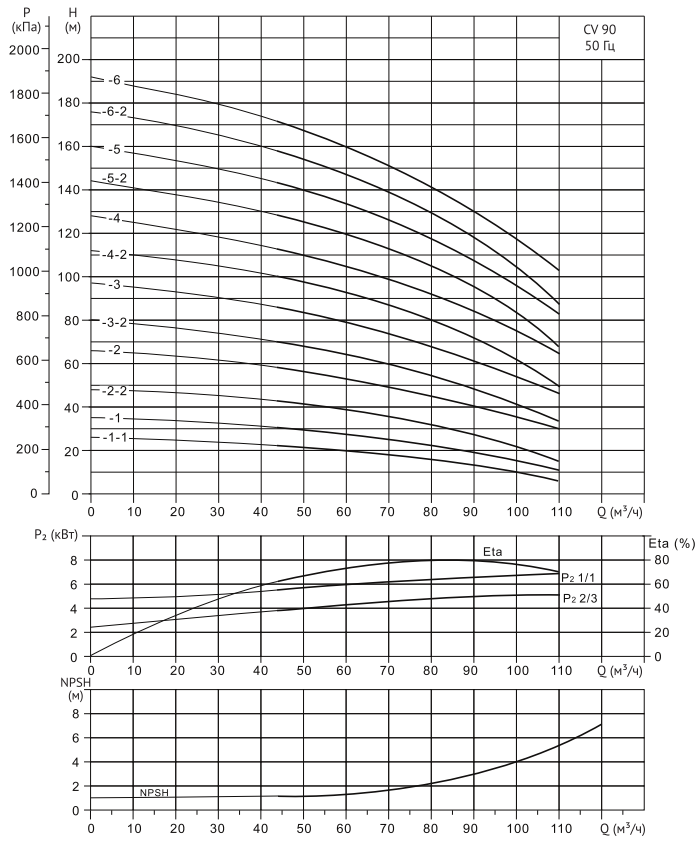

Диаграмма характеристик
|
Вертикальные многоступенчатые центробежные насосы Wellmix in-line CV 90-1
Насосы CV 90-1 представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Таблица характеристик
| Модель |
Мощность
P₂ (кВт) |
Q (м³/ч) |
50 |
60 |
70 |
80 |
85 |
90 |
100 |
110 |
| CV 90-1-1 |
8,5 |
H (м)
|
22 |
20 |
18 |
16 |
15 |
13 |
10 |
6 |
| CV 90-1 |
7,5
|
30 |
27 |
25 |
23 |
21 |
19 |
15 |
11 |
| CV 90-2-2 |
11 |
41 |
39 |
36 |
32 |
30 |
28 |
22 |
15 |
| CV 90-2 |
15
|
56 |
53 |
49 |
45 |
43 |
40 |
35 |
30 |
| CV 90-3-2 |
18,5 |
68 |
65 |
60 |
55 |
52 |
49 |
41 |
33 |
| CV 90-3 |
22
|
83 |
79 |
73 |
67 |
64 |
61 |
54 |
47 |
| CV 90-4-2 |
30
|
98 |
93 |
87 |
80 |
76 |
72 |
62
|
50 |
| CV 90-4 |
30 |
110 |
105 |
100 |
92 |
88 |
84 |
75
|
65 |
| CV 90-5-2 |
37 |
126 |
120 |
113 |
105 |
100 |
95 |
83
|
68 |
| CV 90-5 |
37 |
140 |
133 |
126 |
117 |
113 |
107 |
95 |
83 |
CV 90-6-2
|
45 |
155 |
148 |
139 |
129 |
124 |
118 |
104 |
87 |
CV 90-6
|
45 |
168 |
160 |
151 |
141 |
135 |
130 |
117 |
103 |
Конструкция и материалы
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Муфта вала |
|
|
|
| 3 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 4 |
Торцевое уплотнение вала |
|
|
|
| 5 |
Вал |
Нержавеющая сталь |
1.4507 |
AISI 420 |
| 6 |
Напорный канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 |
Рабочее колесо |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 |
Блок рабочих колес |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 9 |
Всасывающий канал |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 |
Основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 11 |
Щелевое уплотнение |
PTFE |
|
|
| 12 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 14 |
Крышка головной части |
Чугун |
EN-JL 1030 |
ASTM 25B |
Габаритный чертеж
Размеры и масса
| Модель |
Размер, мм |
Масса, кг |
| B1 |
B2 |
B1+B2 |
D |
D1 |
D2 |
| CV 90-1-1 |
571 |
430 |
1001 |
300 |
260 |
208 |
120 |
| CV 90-1 |
571 |
430 |
1001 |
300 |
260 |
208 |
122 |
| CV 90-2-2 |
773 |
490 |
1263 |
350 |
330 |
255 |
165 |
| CV 90-2 |
773 |
490
|
1263 |
350 |
330 |
255 |
198 |
| CV 90-3-2 |
865 |
550
|
1415 |
350 |
330 |
255
|
212 |
| CV 90-3 |
865 |
590 |
1455 |
350 |
360 |
285
|
265 |
| CV 90-4-2 |
957 |
660
|
1617 |
400 |
420
|
310
|
348 |
| CV 90-4 |
957 |
660
|
1617 |
400 |
420
|
310
|
348 |
| CV 90-5-2 |
1049 |
660
|
1709 |
400 |
420 |
310 |
375 |
| CV 90-5 |
1049 |
660 |
1709 |
400
|
420
|
310
|
375 |
| CV 90-6-2 |
1141 |
700 |
1841 |
450
|
470
|
345
|
438 |
CV 90-6
|
1141 |
700 |
1841 |
450
|
470 |
345
|
438 |
|
