Горизонтальный насос Wellmix CUC 2-20

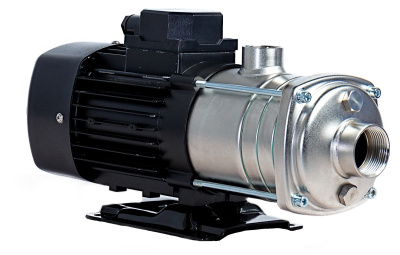

Горизонтальный многоступенчатый центробежный насос Wellmix CUC 2-20
Горизонтальный многоступенчатый насос Wellmix CUC 2-20 предназначен для циркуляции и перекачивания жидкостей в промышленных и коммунальных системах. Насос оснащен осевым всасывающим и радиальным напорным патрубками, имеет промежуточные камеры с надежным болтовым соединением и картриджное торцевое уплотнение для длительной работы без обслуживания.
Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.
Насосы серий CUC применяются для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых длинноволокнистых включений.

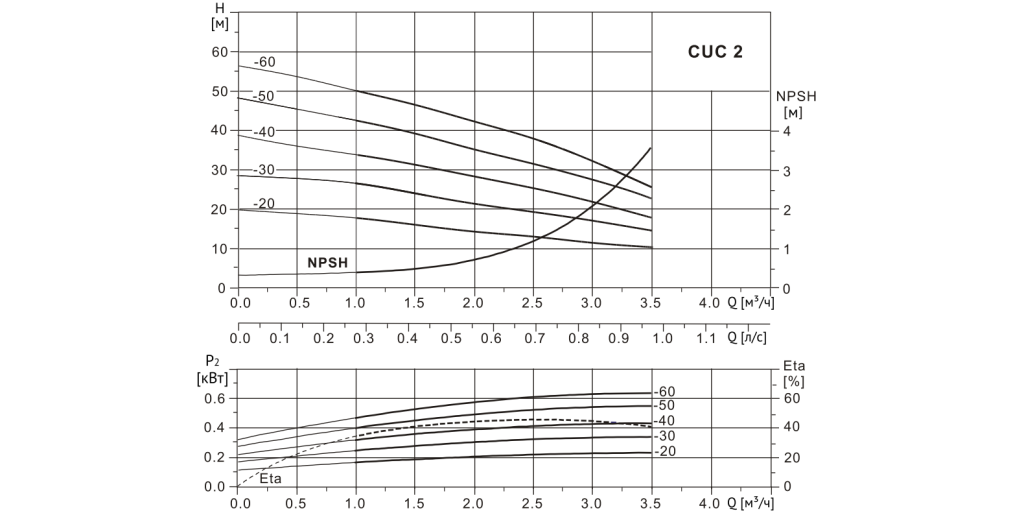

Таблица характеристик
| Модель |
Мощность Р2,
кВт |
Q,
м3/ч |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
| CUC 2-20 |
0,37 |
Н, м |
18 |
16 |
14 |
13 |
11 |
10 |
| CUC 2-30 |
0,37 |
27 |
24 |
21 |
20 |
17 |
14 |
| CUC 2-40 |
0,55 |
35 |
32 |
28 |
26 |
23 |
17 |
| CUC 2-50 |
0,55 |
43 |
40 |
35 |
33 |
28 |
22 |
| CUC 2-60 |
0,75 |
50 |
48 |
42 |
38 |
32 |
25 |

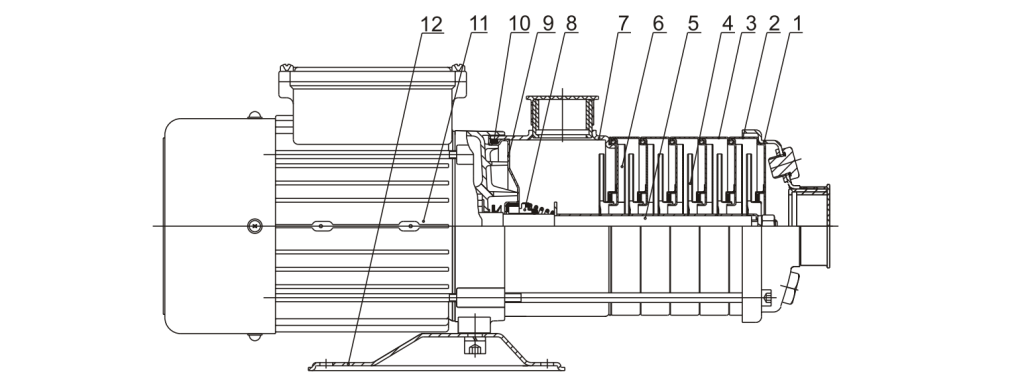

Конструкция и варианты исполнения
| № |
Деталь |
Материал |
| 1 |
Напорный патрубок |
Нержавеющая сталь AISI 304/ AISI 316 |
| 2 |
Стяжные болты |
Нержавеющая сталь AISI 304/ AISI 316 |
| 3 |
Пакет ступеней |
Нержавеющая сталь AISI 304/ AISI 316 |
| 4 |
Рабочее колесо |
Нержавеющая сталь AISI 304/ AISI 316 |
| 5 |
Вал |
Нержавеющая сталь AISI 304L/ AISI 316 |
| 6 |
Напорный диффузор |
Нержавеющая сталь AISI 304/ AISI 316 |
| 7 |
Напорный патрубок |
Нержавеющая сталь AISI 304/ AISI 316 |
| 8 |
Торцевое уплотнение |
|
| 9 |
Крышка рабочей камеры |
Нержавеющая сталь AISI 304/ AISI 316 |
| 10 |
Уплотнительное кольцо
|
NBR |
| 11 |
Электродвигатель
|
|
| 12 |
Плита-основание |
Сталь A3 |
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.

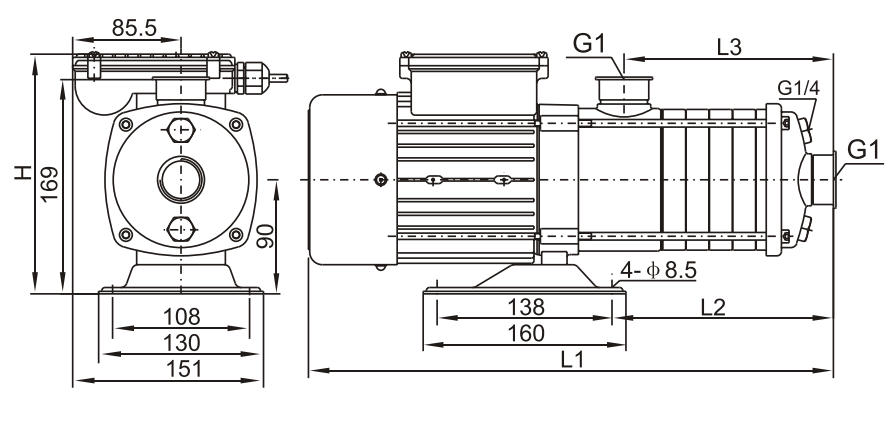

Габаритный чертеж
Размеры и масса
| Модель |
Размеры, мм |
Масса, кг |
| 1-фазн. |
3-фазн. |
| L1 |
L2 |
L3 |
H |
L1 |
L2 |
L3 |
H |
| CUC 2-20T |
342
|
103 |
92 |
189 |
342 |
103 |
92 |
192 |
7,5 |
| CUC 2-30T |
360 |
121 |
110 |
189 |
360 |
121 |
110 |
192 |
8 |
| CUC 2-40T |
378 |
139 |
128 |
189 |
378 |
139 |
128 |
192 |
9 |
| CUC 2-50T |
396 |
157 |
146 |
189 |
396 |
157 |
146 |
192 |
10 |
| CUC 2-60T |
414 |
175 |
164 |
189 |
414 |
175 |
164 |
192 |
11 |
|
